Как подобрать разъём для разных видов техники
Начните с задачи и самого соединения. Если соединяются два участка провода, нужна подходящая пара. Если проводка подключается к датчику, насосу или другому устройству, ремонтная фишка должна соответствовать его выводу. Для патрона лампы дополнительно проверяют крепление в фонаре. Название техники помогает описать контекст, но не заменяет эти сравнения.
Эта памятка помогает подготовить сведения для подбора. Она не является таблицей совместимости товаров со всеми перечисленными машинами и устройствами.
1. Определите, что нужно соединить
«Фишкой», «колодкой» и «коннектором» могут называть одну часть корпуса, готовую пару, разъём устройства или кабельную сборку. Сначала выберите задачу: это сузит поиск и поможет не заказать целый узел вместо ремонтной детали.
| Задача | Примеры узлов | Что подготовить |
|---|---|---|
| Провод ↔ провод | Ремонт участка жгута; Разъёмное соединение двух кабелей | Две ответные части, количество гнёзд, ключ, фиксация, реальная комплектация и параметры цепи. |
| Провод ↔ датчик | Температура; Давление; Скорость; Положение; Уровень | Маркировка датчика/OEM, корпус и ключ. Совпадение числа контактов недостаточно. |
| Освещение | Фары; Рабочие фонари; Габариты; Патроны ламп | Тип лампы, посадка, фиксация, контактная часть; лампу и патрон не смешивать. |
| Насос, клапан и форсунка | Насос; Электромагнитный клапан; Форсунка | Разделить электрический вывод и штуцер жидкости/воздуха. Проверить конкретный узел. |
| Вентилятор и электродвигатель | Вентилятор; Привод; Мотор омывателя | Пусковые и рабочие параметры не устанавливать по размеру корпуса; нужны данные изделия. |
| Реле и управление | Реле; Кнопки; Переключатели; Блок предохранителей | Покажите фиксатор, маркировку и номера выводов. Назначение контактов сверяют по схеме конкретного устройства. |
| Межжгутовое соединение и ЭБУ | Секция проводки; Блок управления; Переход между узлами | Нужны точная маркировка и модель узла. Совпадение корпуса не подтверждает одинаковый сигнальный протокол. |
| АКБ, зарядка и внешнее питание | Тяговая АКБ; Зарядный порт; Силовой ввод | Нужны подтверждённые параметры цепи, соединителя и ответной части. Обычная сигнальная пара не заменяет силовой разъём. |
Для сигнальной фишки и силового соединителя нужны разные основания. Допустимый ток, напряжение, условия среды и рабочее исполнение проверяют по конкретному изделию и требованиям цепи. Размер на фотографии и общее слово «герметичный» этих данных не устанавливают.
2. Различайте пару, фишку устройства и патрон
Открыть карточку и проверить состав
Открыть карточку и проверить состав
Открыть карточку и проверить состав
Подробнее: подборка пар для соединения проводки · как отличить разъём ДМРВ от датчика · контакты и посадка патрона W5W T10.
Готовая пара для нового стыка проводов
Для нового соединения в проводке трактора, комбайна, мотоцикла или другого оборудования можно рассматривать готовую пару «папа–мама». Обе ответные части уже входят в покупку. Выбор начинают с задачи, схемы и условий цепи, затем сверяют параметры конкретного изделия.
Например, при восстановлении участка проводки дополнительного света нужен разъёмный стык двух кабелей. При замене одной штатной фишки датчика дополнительно проверяют её ответный корпус, ключ и распиновку. Это разные способы подбора, даже если число контактов совпадает.
| Пара из каталога | Задача для подбора | Перед выбором |
|---|---|---|
| 2 контакта — арт. 2614967191 | Двухпроводный стык линии дополнительного света | Схема, нагрузка, условия установки и параметры конкретной пары |
| 3 контакта — арт. 2665440984 | Трёхпроводный стык в линии датчика по его схеме | Схема, нагрузка, условия установки и параметры конкретной пары |
| 4 контакта — арт. 2614936690 | Четырёхпроводная ветвь дополнительного оборудования | Схема, нагрузка, условия установки и параметры конкретной пары |
| 6 контактов — арт. 2614965284 | Соединение многопроводной сигнальной ветви | Схема, нагрузка, условия установки и параметры конкретной пары |
Четыре пары из нашего каталога
На фотографиях — общий вид обеих частей каждой пары. Перед выбором сопоставьте корпус, ключ и контакты с задачей подключения; параметры цепи и условия установки проверяйте отдельно.
Открыть пару на 2 контакта
Открыть пару на 3 контакта
Открыть пару на 4 контакта
Открыть пару на 6 контактов
Примеры показывают, с каких товаров начать сравнение. Они не устанавливают штатную совместимость с каждой моделью техники. Указанное число контактов не задаёт ток, напряжение или назначение каждой линии.
У перечисленных пар провода длиной 10–14 см по данным магазина; одна продаваемая единица включает обе ответные части. Состав и остальные параметры смотрите в карточке. Фото задней стороны корпуса, контактов и фиксатора помогут проверить исполнение.
Смотреть герметичные пары для проводки · Передать данные своей цепи для подбора.
Восемь контактов: сравните два исполнения
В каталоге есть две разные пары на восемь контактов. У каждой в одну продаваемую единицу входят обе ответные части с проводами. Если сохраняется половина старого соединения, одного числа контактов недостаточно: сопоставьте контактную сторону, направляющие и фиксатор.

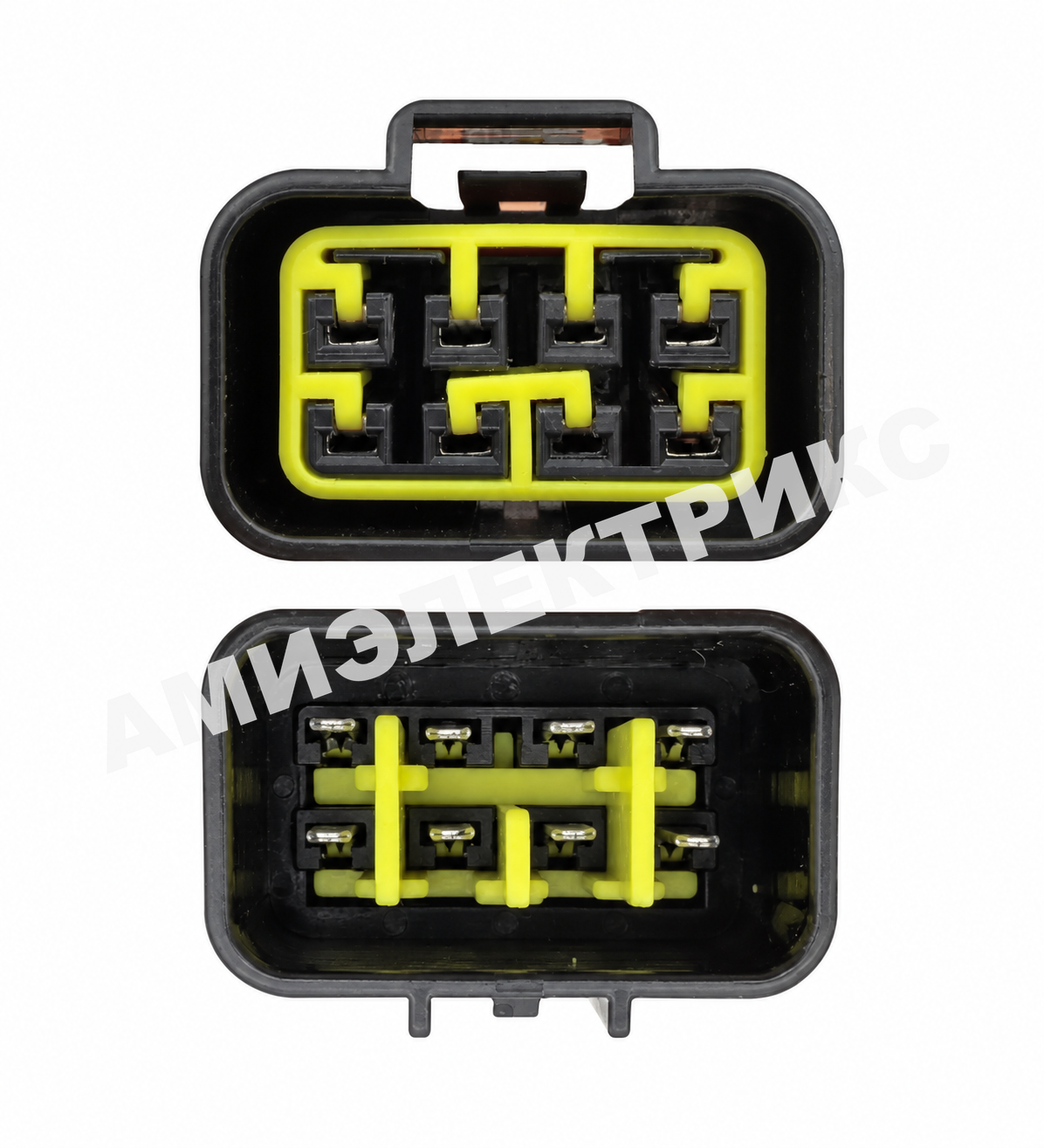

Все ракурсы пары 2614936490

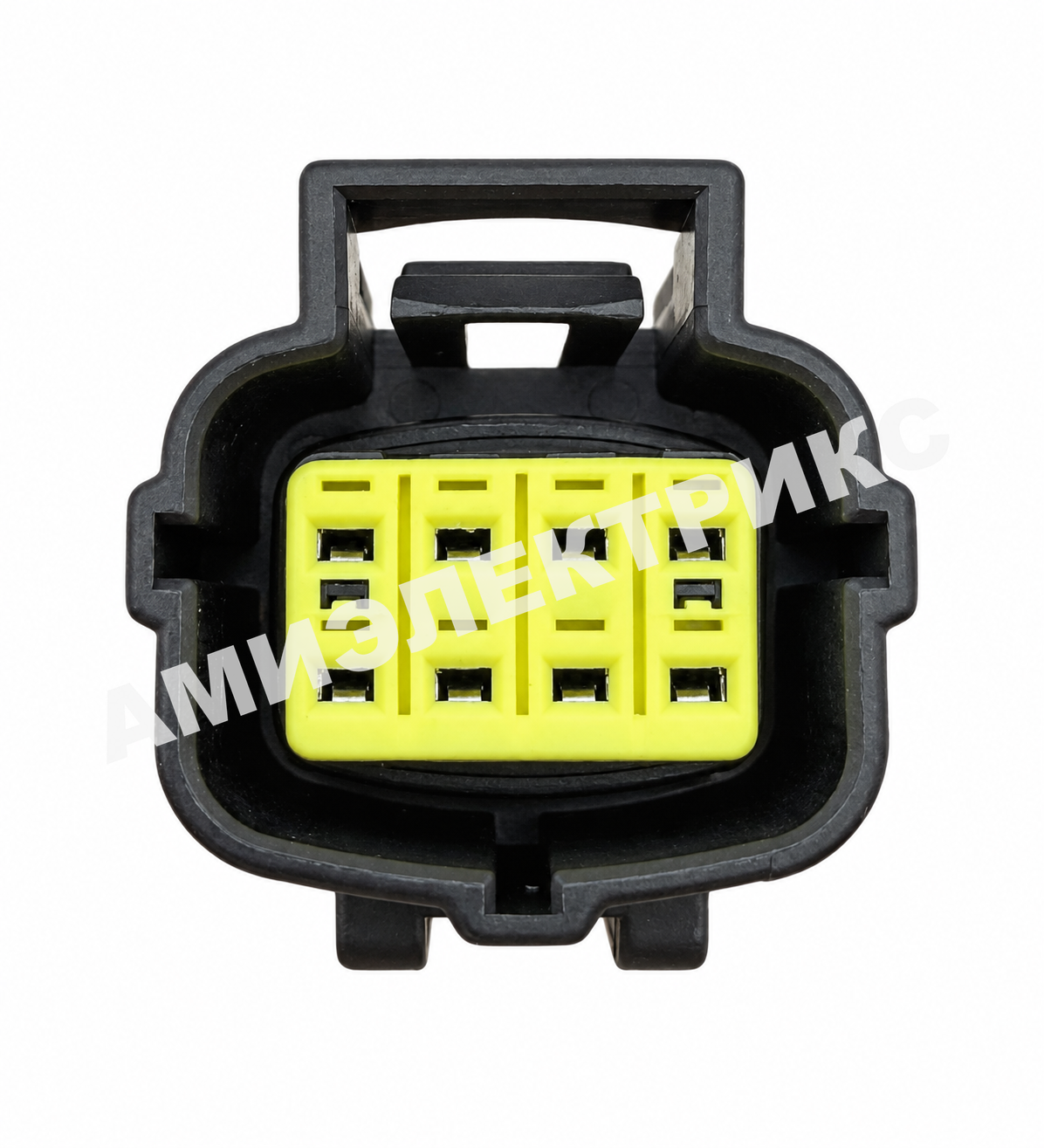

Все ракурсы пары 5098622767
| Что сравнить | Арт. 2614936490 | Арт. 5098622767 |
|---|---|---|
| Контактов одного соединения | 8 | 8 |
| Состав при количестве 1 | Пара, обе части с проводами | Пара, обе части с проводами |
| Длина проводов | 10–14 см | 10–14 см |
| Сечение жилы по карточке/Ozon | 1 мм², требует перепроверки | 0,75 мм², требует перепроверки |
| Номер для сверки в описании | Не указан | 174982-2; точное исполнение сверяют отдельно |
Длина 10–14 см — подтверждённый магазином диапазон, а не индивидуальный замер этих двух артикулов. Значения сечения приведены по соответствующим карточкам/Ozon и требуют перепроверки; по ним нельзя назначать допустимый ток сборки.
Для этих товарных примеров не подтверждены посадочные размеры, допустимые ток и напряжение, конкретная степень IP и новая совместимость с моделями техники. Взаимозаменяемость двух пар между собой не установлена. Номер 174982-2 служит ориентиром для сверки и сам по себе не подтверждает производителя нашей пары.
Для нового стыка двух кабелей сначала нужны схема и требования цепи. Для замены одной половины дополнительно покажите оставшуюся ответную часть. Укажите артикул рассматриваемой пары и неизвестные параметры.
Сверить восьмиконтактное исполнение с моей деталью · Какие фотографии нужны для сравнения
Справка по оригиналу: каталог TE 1654365-1, выпуск4-2010, стр.19-48/19-55/19-56 связывает корпуса 174262-2 ↔ 174264-2 (6 контактов) и 174982-2 ↔ 174984-2 (8 контактов). Фиксаторы перечислены отдельно от корпусов. Это документные ориентиры, не готовые пары с проводами. Маркировка и происхождение наших пар требуют отдельного подтверждения; параметры оригинала им не присваиваются.
3. Добавьте технику и конкретный узел
В пределах одной модели могут различаться проводка, модификации и установленные устройства. Для навесного агрегата или прицепа полезны его собственные модель и узел, а не только название тягача.
| Контекст | Что уточнить |
|---|---|
| Мотоцикл, скутер, питбайк, квадроцикл, багги или снегоход | Укажите модель, год и конкретный узел: датчик, реле-регулятор, дополнительный свет/аксессуар или диагностическое подключение. Ремонт штатной фишки и новая пара для участка проводов — разные задачи. Разъём коммутатора и сам коммутатор — разные товары. Даже сочетание 4+2 не задаёт универсальную распиновку. Для диагностики укажите оборудование и интерфейс по документации; одна фишка не подтверждает диагностическую функцию. |
| Трактор, комбайн, мотоблок или навесное оборудование | Нужны модель/модификация машины, номер узла и, если от него зависит исполнение, серийный номер. Для сеялки, опрыскивателя и другого агрегата укажите модель самого оборудования. |
| Грузовик, автобус, коммерческая, строительная или складская техника | Сначала назовите узел: байонет фонаря, прицепная связь, ABS/EBS, датчик или ЭБУ. Укажите маркировку семейства, полное исполнение и ответную часть. Одинаковое число контактов, в том числе семь, не устанавливает совместимость. Полный жгут и соединитель тяговой АКБ подбирают отдельно. |
| Прицеп или полуприцеп | Легковой, грузовой, сельхоз, лодочный, жилой, животновоз или специальный прицеп — сначала конкретный узел. Вилка связи с тягачом, фишка фонаря, патрон и ABS/EBS не взаимозаменяемые задачи. |
| Газонокосилка или садовый робот | Разделите четыре задачи: подключение АКБ, ремонтная фишка косилки, соединение контурного провода, подключение зарядной станции. Укажите модель техники и номер узла; для станции — её собственную модель и маркировку вывода. Контурный провод не считайте силовым кабелем. |
| Электровелосипед, электросамокат или другой электротранспорт | Выберите цепь: тяговая АКБ, зарядка, фазные провода мотора или сигнальное соединение. Нужны маркировка обеих частей, ключ, полярность и параметры цепи по документу конкретного исполнения. Название XT60 или SR175 само по себе не задаёт допустимую нагрузку. |
| Лодочный мотор, электротранспорт или генератор | Уточните электрическое назначение: питание, зарядка, сигнал или свет. Топливный коннектор и электрический разъём различаются; автомобильный генератор и электростанция тоже требуют разных данных. |
| БПЛА, квадрокоптер или летательный аппарат | Назовите семейство соединителя, устройство и способ монтажа. Силовые, сигнальные, антенные и гарнитурные соединения подбираются раздельно. Название «авиационный» само по себе не подтверждает допуск к установке на воздушное судно. |
Прицеп: укажите тип и место соединения
Начните с того, где стоит деталь: на тягаче, между машинами, в раме прицепа или на отдельном устройстве. Сфотографируйте обе стороны именно этого соединения.
| Тип прицепа | Что указать в запросе |
|---|---|
| Легковые прицепы | Вилка/розетка тягача, проводка рамы и фонари; стандарт и напряжение сверять по изделию. |
| Грузовые прицепы | Разделить освещение, питание дополнительного оборудования и тормозную электронику. |
| Полуприцепы | Межмашинные кабели/розетки, свет, ABS/EBS и датчики; различать узел, стандарт и производителя. |
| Сельскохозяйственные прицепы | Различать электрическую цепь и гидравлическую муфту; марка базовой машины не определяет разъём агрегата. |
| Лодочные прицепы | Фонари, патроны и проводка рамы отдельно от электрики лодочного мотора; укажите, подвергается ли соединение воздействию воды. |
| Жилые прицепы | Внешнее подключение, внутренняя проводка и дополнительное питание; сетевые вводы отдельны от ремонтных фишек. |
| Коневозы и скотовозы | Освещение, датчики, вентиляторы и допоборудование; параметры конкретного узла неизвестны до проверки. |
| Специальные прицепы | Разделить дорожный свет и цепи установленного оборудования; укажите маркировку силового или сетевого ввода отдельно. |
Разделите шесть задач: вилка/розетка связи с тягачом; фишка фонаря; патрон лампы; стык жгута; датчик или тормозная система ABS/EBS; питание дополнительного оборудования. Для ABS/EBS укажите точную систему и номер узла — одно название не подтверждает взаимозаменяемость.
Для переходника подпишите обе стороны: «розетка тягача → вилка прицепа», маркировку, число контактов и известное напряжение каждой стороны. Эти сведения не означают, что переходник преобразует напряжение. Числа 7, 13 или 15 сами по себе не определяют исполнение.
7, 13 и 15 контактов: как различить свет, ABS/EBS и направление переходника.
Подтверждённой подборки наших товаров для штатных прицепных систем пока нет. Подготовьте запрос по конкретному узлу; примеры универсальных пар выше служат для сравнения состава и задачи подключения.
Трактор, комбайн и навесной агрегат: разделите узлы
Укажите модель и модификацию машины. Для сеялки, опрыскивателя или другого навесного/прицепного оборудования добавьте модель самого агрегата. Если известен только номер на корпусе фишки, подпишите его именно как маркировку корпуса.
| Узел | Что подготовить |
|---|---|
| Датчик | Номер и маркировка датчика, его вывод, контактная сторона старой фишки и фиксатор. Номер датчика и номер ремонтной фишки записывайте отдельно. |
| Электромагнитный клапан | Маркировка клапана и катушки, электрический вывод и оставшаяся ответная часть. Покажите, нужна ли фишка, катушка или целый клапан; гидравлическую муфту подбирают отдельно. |
| Рабочее освещение | Маркировка фонаря, фишка его питания или посадка патрона, тип лампы и размеры крепления. Укажите, какая часть заменяется. |
| Жгут или новый стык проводов | Участок по схеме, количество гнёзд и занятых контактов, маркировка обоих корпусов. Уточните, нужен целый жгут, одна ремонтная половина или новая пара. |
Пример HTP: G1NU2000 (05.07.2016) — кабель Ø6–10 мм; G1NU2000-SK (11.01.2018) — Ø4–9 мм по соответствующим чертежам. Это наружный диаметр, не сечение жилы. SK и ATEX — отдельные исполнения; данные оригинала не присвоены нашим товарам. Новая пара не заменяет полный жгут; модельную применяемость проверяют отдельно.
Генератор: какой именно разъём нужен?
Уточните тип устройства и место соединения. По слову «генератор» можно найти разные детали, которые не заменяют друг друга.
| Что подключается | Что сверить |
|---|---|
| Автомобильный генератор | Ремонтная фишка подключается к конкретному выводу генератора или регулятора. Нужны маркировка агрегата и разъёма, корпус, ключ, замок и ответная сторона. Марка машины и число контактов — только начало проверки. |
| Выход электростанции | Нужны модель электростанции, обозначение розетки или вывода, данные цепи и полное исполнение ответного соединителя. Автомобильная фишка из списка ниже не считается подходящим силовым соединителем. |
| Управление АВР | Нужны модели электростанции и блока автоматического ввода резерва, маркировки обоих интерфейсов и схема изготовителя. Одинаковое число гнёзд не подтверждает назначение выводов и совместимость кабеля управления. |
Существующие ремонтные фишки с автомобильным генераторным контекстом
В этих десяти карточках генератор указан среди назначений. Это отправные точки для сверки установленного узла, а не список разъёмов электростанций или АВР. Другие назначения каждой фишки и сведения для сравнения смотрите в её карточке.
- Арт. 5081409612 · 2 контакта Генератора / Кондиционера / Помпы / Сигнала
- Арт. 5082878461 · 2 контакта Генератора / Электроручника / Вентилятора охлаждения
- Арт. 2614935003 · 2 контакта Датчика температуры / Генератора
- Арт. 2658363250 · 2 контакта Генератора / Форсунки / Водяной помпы
- Арт. 5071809934 · 2 контакта Топливной форсунки / Генератора / Патрон ламп
- Арт. 2345388352 · 3 контакта Генератора / Датчика скорости / ДПДЗ
- Арт. 3023771388 · 3 контакта Генератора
- Арт. 2614961705 · 4 контакта Генератора / Датчик Газа / Температуры
- Арт. 3543836525 · 4 контакта Бензонасоса / Генератора
- Арт. 5114350438 · 4 контакта Генератора / Компрессора кондиционера
Для подбора подготовьте фото маркировки генератора и его вывода, контактной стороны фишки, ключа и замка. Если нужен кабель между электростанцией и АВР, покажите обе стороны подключения и их обозначения.
Если разъём называют «авиационным»: уточните задачу
Разъём гарнитуры, наземное питание и соединение бортовой цепи подбираются раздельно. Сходная форма корпуса или название серии не подтверждают одинаковое назначение.
| Задача | Что указать при обращении |
|---|---|
| Гарнитура и связь | Модель гарнитуры и ответного оборудования, маркировку штекера и гнезда, число контактных мест, ключ и способ фиксации. Отличайте аудиоподключение от питания. |
| Наземное питание и оборудование | Устройство и схему его подключения, обозначения обеих сторон и состав нужной сборки. Разъём кабеля, панельная ответная часть и готовый кабель — разные позиции. |
| Бортовая цепь воздушного судна | Точное обозначение узла и изделия, документацию и требования к его применению. Для такой установки нужны подтверждение назначения и прослеживаемость конкретной позиции; подбор по фотографии этого не устанавливает. |
Для БПЛА и FPV отдельно укажите, соединяете ли вы питание аккумулятора, сигнальную проводку или антенный радиоканал. Передайте маркировку обеих частей и устройства; число контактов не заменяет проверку назначения и схемы.
Надпись GX, GF или «авиационный» у продавца не является подтверждением авиационного допуска. Параметры другого изделия не переносятся на товар нашего магазина. Если документальной связи с нужным узлом нет, готовая совместимость не заявляется.
Два примера из документов изготовителей
Giraffe GF-AV4F, артикул gf0361. Изготовитель описывает это гнездо как соединитель для видео, питания и аудио видеокамер: четыре контакта, резьбовое соединение M12 типа GX12, контакты под пайку. Слово «авиационный» в названии не устанавливает применяемость на воздушном судне. Карточка Giraffe; спецификация, страница 4.
Garmin GMA 245. В руководстве установки 190-01879-11, Rev. 14, раздел 3.2, описаны два 44-контактных разъёма D-Sub. В разделе 2.4 отдельно указана необходимость изготовления монтажного жгута. Это пример подбора по конкретному оборудованию и его документации; он не подтверждает допуск произвольного D-Sub, GX или автомобильной фишки. Руководство Garmin, страница 3-1 (37-я страница PDF).
Эти изделия приведены для сравнения назначения. Наличие их в АмиЭлектрикс и совместимость с товарами магазина не заявляются. Для запроса подбора укажите модель оборудования и номер документа, а не только торговое название разъёма.
Водная техника: сначала определите цепь
Разъём лодки и катера: отдельный подбор света, датчика, электромотора и берегового питания.
Для катера, моторной или небольшой лодки, яхты, понтона и гидроцикла сначала определите, какую цепь соединяет деталь. Слово «разъём» встречается и у топливных фитингов, и у сливных узлов: они не относятся к электропроводке.
| Задача | Что подбирается | Что проверить |
|---|---|---|
| Бортовой свет и сигнальные цепи | Новый стык двух кабелей или замена фишки фонаря/датчика. | Схема цепи, параметры устройства, корпус и ответная часть; где будет установлено соединение. |
| Насос и оборудование мотора | Электрическая фишка устройства; топливный штуцер и водяной шланг подбираются отдельно. | Модель узла, маркировка, фото вывода и защёлки. Штатную распиновку нельзя назначать по цвету проводов. |
| Питание лодочного электромотора | Силовой соединитель, кабель или готовая сборка. | Данные электромотора, АКБ, кабеля и конкретного соединителя. Обычная сигнальная пара не заменяет силовое исполнение. |
| Береговое питание катера или яхты | Ввод, вилка, розетка, кабель или защитный кожух — разные позиции. | Параметры береговой сети, монтажное исполнение и ответный интерфейс. Защитный кожух сам по себе не является электрической розеткой. |
| Диагностика гидроцикла или лодочного мотора | Диагностический переходник между конкретными интерфейсами. | Модель, год, блок управления, распиновка, сканер и программное обеспечение. Форма колодки не подтверждает протокол. |
| Освещение лодочного прицепа | Соединение прицепа с тягачом либо фишка отдельного фонаря. | Тип прицепа, функция линии и обе стороны соединения. Проводка прицепа и бортовая проводка лодки рассматриваются отдельно. |
Что требуется для ремонта проводки гидроцикла
Начните с модели, года, модификации и схемы нужного узла. В перечне деталей отдельно встречаются целый жгут, пластиковый корпус, металлический контакт, замок, уплотнение и заглушка. Номер одного компонента не устанавливает состав готовой ремонтной фишки или пары.
Сопоставьте позицию на схеме с маркировкой и фотографиями обеих сторон старого соединения. Число гнёзд и цвет корпуса не подтверждают взаимозаменяемость. Если меняется одна штатная половина, нужна проверка её ответной части; если создаётся новый стык двух кабелей, смотрите порядок подбора готовой пары.
Степень защиты и пригодность к условиям установки проверяют для конкретного исполнения. Уплотнение на фото не устанавливает стойкость к солёной воде, допустимость погружения или рабочую нагрузку.
В запросе на подбор укажите: техника и модификация → конкретный электрический узел → задача ремонта → маркировка и известные параметры → фото контактной стороны, замка и ответной части. Для нового стыка дополнительно нужны сведения о цепи и кабеле.
Кабель, жгут, переходник или ремонтная фишка?
Сначала определите состав нужной покупки. Кабельная сборка соединяет свои концы, жгут распределяет проводку по узлам, а ремонтная фишка восстанавливает конкретное соединение. В названии фишки может быть слово «жгут», но оно не означает, что продаётся вся проводка.
Состав существующих товаров
В таблице — состав из наших карточек. Количество 1 означает одну указанную сборку или одну ремонтную фишку. Точные номера, назначение и сведения для сверки приведены в каждой карточке.
| Товар | Продаваемый состав | Что сверить |
|---|---|---|
| Арт. 2614936483 | В одну продаваемую единицу входит удлинитель — кабель с двумя разъёмами в сборе. Соединение на 4 контакта. | Оба конца, ключи и распиновку; общая длина требует уточнения. |
| Арт. 3139025105 | В одну продаваемую единицу входит один разъём с проводами для ремонта соответствующего соединения. Целый жгут в эту позицию не входит. | Корпус, ключ, замок и ответную часть установленного соединения. |
| Арт. 5080940208 | В одну продаваемую единицу входит один разъём с проводами для ремонта соответствующего соединения. Целый жгут в эту позицию не входит. | Корпус, ключ, замок и ответную часть установленного соединения. |
| Арт. 5068205800 | В одну продаваемую единицу входит один разъём с проводами для ремонта соответствующего соединения. Целый жгут в эту позицию не входит. | Корпус, ключ, замок и ответную часть установленного соединения. |
| Арт. 4998108394 | В одну продаваемую единицу входит один разъём с проводами для ремонта соответствующего соединения. Целый жгут в эту позицию не входит. | Корпус, ключ, замок и ответную часть установленного соединения. |
| Арт. 5058564355 | В одну продаваемую единицу входит один разъём с проводами для ремонта соответствующего соединения. Целый жгут в эту позицию не входит. | Корпус, ключ, замок и ответную часть установленного соединения. |
| Арт. 5070634901 | В одну продаваемую единицу входит один разъём с проводами для ремонта соответствующего соединения. Целый жгут в эту позицию не входит. | Корпус, ключ, замок и ответную часть установленного соединения. |
| Арт. 2658363785 | В одну продаваемую единицу входит жгут с проводами и разъёмами в сборе. | Полный номер, ответвления, все разъёмы и распиновку штатной проводки. |
| Арт. 2614933394 | В одну продаваемую единицу входит жгут с проводами и разъёмами в сборе. | Полный номер, ответвления, все разъёмы и распиновку штатной проводки. |
| Арт. 3023203534 | В одну продаваемую единицу входит жгут с проводами и разъёмами в сборе. | Полный номер, ответвления, все разъёмы и распиновку штатной проводки. |
| Арт. 3023204127 | В одну продаваемую единицу входит жгут с проводами и разъёмами в сборе. | Полный номер, ответвления, все разъёмы и распиновку штатной проводки. |
| Арт. 2614962267 | В одну продаваемую единицу входят обе ответные части («папа» и «мама») с проводами; по 4 контакта. | Обе части и распиновку датчика. |
| Арт. 2614965531 | В одну продаваемую единицу входит жгут передней фары с проводами и разъёмом в сборе. Фара и лампы в комплект не входят. | Штатную или заменённую фару, все концы жгута, ключи, фиксаторы и схему подключения. |
| Арт. 2614958054 | В одну продаваемую единицу входит жгут передней фары с проводами и разъёмом в сборе. Фара и лампы в комплект не входят. | Штатную или заменённую фару, все концы жгута, ключи, фиксаторы и схему подключения. |
| Арт. 2614934962 | В одну продаваемую единицу входит держатель флажкового предохранителя ATO/ATC с проводом. | Формат ATO/ATC, состав покупки и подтверждённые параметры цепи. Наличие предохранителя и допустимый ток держателя требуют уточнения. |
| Держатель MAXI · арт. 2371633849 | Один держатель с проводами | Формат MAXI, посадка, состав и требования цепи; предохранитель в комплекте и допустимый ток не подтверждены |
| Держатель стандартного флажкового предохранителя с проводами · арт. 2614934386 | В одну продаваемую единицу входит держатель стандартного флажкового предохранителя с проводами. | Формат, посадка и состав; ток и предохранитель в комплекте не подтверждены |
| Колодка реле на 4 контактов с проводами · арт. 2352103928 | В одну продаваемую единицу входит колодка на 4 контактов с проводами в сборе. Реле в комплект не входит. | Маркировка реле, расположение выводов, ключ, фиксатор и схема; допустимый ток не установлен по сечению |
| Колодка реле на 4 контактов с проводами · арт. 2361186026 | В одну продаваемую единицу входит колодка на 4 контактов с проводами в сборе. Реле в комплект не входит. | Маркировка реле, расположение выводов, ключ, фиксатор и схема; допустимый ток не установлен по сечению |
| Колодка реле на 5 контактов с проводами · арт. 2614936158 | В одну продаваемую единицу входит колодка на 5 контактов с проводами в сборе. Реле в комплект не входит. | Маркировка реле, расположение выводов, ключ, фиксатор и схема; допустимый ток не установлен по сечению |
| Колодка реле на 9 контактов с проводами · арт. 5113762222 | В одну продаваемую единицу входит колодка на 9 контактов с проводами в сборе. Реле и весь блок реле в комплект не входят. | Маркировка реле, расположение выводов, ключ, фиксатор и схема; допустимый ток не установлен по сечению |
| Шестиконтактный ремонтный разъём с проводами · арт. 2361524395 | В одну продаваемую единицу входит один шестиконтактный разъём с проводами. Реле, полный жгут задних фонарей и фонари в комплект не входят. | Конкретный установленный узел и его маркировка, ответная часть, ключ и фиксатор; ток и схема не определены по названию |
| Двухконтактный ремонтный разъём с проводами · арт. 5002004558 | В одну продаваемую единицу входит один двухконтактный разъём с проводами для соответствующего штатного подключения. Это не силовой кабель стартера и не сам подключаемый агрегат. | Конкретный установленный узел и его маркировка, ответная часть, ключ и фиксатор; ток и схема не определены по названию |
| Разъём управляющего контакта стартера с проводом · арт. 5072296447 | В одну продаваемую единицу входит один одноконтактный разъём с проводом. Стартер в комплект не входит; это разъём управляющего контакта, а не основной силовой кабель. | Конкретный установленный узел и его маркировка, ответная часть, ключ и фиксатор; ток и схема не определены по названию |
| Разъём компрессора кондиционера с проводом · арт. 2361477649 | В одну продаваемую единицу входит один одноконтактный разъём с проводом, без компрессора кондиционера. | Конкретный установленный узел и его маркировка, ответная часть, ключ и фиксатор; ток и схема не определены по названию |
| Разъём компрессора и муфты кондиционера с проводом · арт. 2830538530 | В одну продаваемую единицу входит один одноконтактный разъём с проводом. Муфта и компрессор кондиционера в комплект не входят. | Конкретный установленный узел, полная маркировка, ответный вывод, ключ и фиксатор; назначение контактов сверяют по его схеме |
| Разъём обогрева лобового стекла с проводом · арт. 5071138994 | В одну продаваемую единицу входит один одноконтактный разъём с проводом. Лобовое стекло и его нагревательный элемент в комплект не входят. | Конкретный установленный узел, полная маркировка, ответный вывод, ключ и фиксатор; назначение контактов сверяют по его схеме |
| Двухконтактный ремонтный разъём «мама» с проводами · арт. 5081409612 | В одну продаваемую единицу входит один двухконтактный разъём «мама» с проводами. Это не пара «папа–мама» и не любой силовой провод генератора. | Конкретный установленный узел, полная маркировка, ответный вывод, ключ и фиксатор; назначение контактов сверяют по его схеме |
| Двухконтактный разъём IMRC или замка багажника с проводами · арт. 5078131752 | В одну продаваемую единицу входит один двухконтактный разъём исполнения «мама» с проводами, без клапана IMRC. | Конкретный установленный узел, полная маркировка, ответный вывод, ключ и фиксатор; назначение контактов сверяют по его схеме |
| Двухконтактный разъём с центральным пазом, кодировка B · арт. 5082103448 | В одну продаваемую единицу входит один двухконтактный разъём «мама» с проводами, центральным пазом и кодировкой B. Номера для сверки в описании не являются перечнем компонентов покупки. | Полный номер и фактический узел, положение ключа, контактная сторона и фиксатор; ответный номер не определяет состав покупки |
| Двухконтактный разъём электроручника, генератора или вентилятора · арт. 5082878461 | В одну продаваемую единицу входит часть «мама» 7283-5596-10 с проводами. Ответная часть 7282-5596-10, моторчик и механизм стояночного тормоза в комплект не входят. | Полный номер и фактический узел, положение ключа, контактная сторона и фиксатор; ответный номер не определяет состав покупки |
| Двухконтактная фишка моторчика омывателя или датчика детонации · арт. 5083570816 | В одну продаваемую единицу входит один двухконтактный разъём «мама» с проводами. Моторчик омывателя и датчик детонации в комплект не входят. | Полный номер и фактический узел, положение ключа, контактная сторона и фиксатор; ответный номер не определяет состав покупки |
| Двухконтактная фишка насоса омывателя с проводами · арт. 5113572893 | В одну продаваемую единицу входит одна двухконтактная фишка с проводами, без насоса омывателя. | Полный номер и фактический узел, положение ключа, контактная сторона и фиксатор; ответный номер не определяет состав покупки |
| Разъём форсунки с проводами и держателем на корпусе · арт. 5113954365 | В одну продаваемую единицу входит один двухконтактный разъём с проводами и держателем на корпусе. Форсунка и полный жгут впрыска в комплект не входят. | Сверьте 340620023, контактную часть, ключ, замок и держатель на корпусе со штатной фишкой форсунки. Держатель не означает отдельную форсунку или полный жгут. |
| Двухконтактная фишка ЭГУР с проводами · арт. 5145007494 | В одну продаваемую единицу входит один двухконтактный разъём с проводами. Насос ЭГУР и усилитель рулевого управления в комплект не входят. | Для ЭГУР/EHPAS покажите установленный узел и его разъём; сверяйте 7283-2918-10, ключ и фиксатор. Требования цепи питания проверьте по документации узла: название и сечение не задают допустимый ток. |
| Фишка датчика износа колодок или подогрева форсунки · арт. 5156154292 | В одну продаваемую единицу входит один двухконтактный разъём с проводами. Датчик износа, тормозные колодки и подогреваемая форсунка омывателя в комплект не входят. | Укажите фактический узел: датчик износа колодок или подогрев форсунки омывателя. Сверьте полный номер 2-1437712-5, ключ, фиксатор и контактную сторону; похожий корпус не определяет назначение цепи. |
| Двухконтактный аудиоразъём MQS мама, Coding A · арт. 5158622003 | В одну продаваемую единицу входит одна часть «мама» 1-1718333-1 с проводами. Ответная часть семейства 9-968554-1 приведена для сверки и в покупку не входит; это не пара. | Сверьте MQS, Coding A, полный код 1-1718333-1, ключ и замок фактического соединения. Исполнение негерметичное. 0,64 мм в описании — размер контакта, не сечение жилы; общая аудиосистема BMW не определяет ответную часть. |
| Разъём электропроводки стекла 3C0972702 с проводами · арт. 5159361714 | В одну продаваемую единицу входит один разъём 3C0972702 с проводами. Ответная часть 3B0972712, стекло и нагревательный элемент в комплект не входят. | Определите повреждённую сторону соединения: продаётся 3C0972702, а 3B0972712 — номер ответной части для сверки. Сравните маркировку, контактную сторону, ключ и замок фактического подключения стекла. |
| Двухконтактная фишка стоп-сигнала GET.64 мама · арт. 5160379560 | В одну продаваемую единицу входит одна часть «мама» 1452598-1 с проводами. Лампа стоп-сигнала и фонарь в комплект не входят. | Сверьте GET.64, общий подтверждённый код 1452598-1, ключ, замок и контактную сторону. GET.64 — серия, не сечение провода. Корпус негерметичный по описанию; условия размещения соединения проверяют отдельно. |
| Фишка датчика ABS или скорости колеса с проводами · арт. 2830538390 | В одну продаваемую единицу входит один двухконтактный разъём с проводами, без датчика ABS или скорости вращения колеса. | Покажите разъём установленного датчика колеса, маркировку, ключ и фиксатор. Сверяйте полные номера из карточки, включая суффиксы. Два контакта и название Volkswagen не подтверждают установку; замена фишки не гарантирует устранение ошибки ABS. |
| Фишка датчика температуры или вторичного насоса · арт. 3023385718 | В одну продаваемую единицу входит один разъём 1J0973752 с проводами. Датчик температуры и вторичный насос в комплект не входят. | Укажите фактический узел и номер фишки 1J0973752. Связанные номера датчика или насоса 06A919501A / 06A959253E сообщайте отдельно: это номера узлов, не состав покупки. Сверьте корпус, ключ и фиксатор старого соединения. |
Общая длина кабельной сборки, длины ответвлений и распиновка не установлены этой таблицей. Диапазон 10–14 см для проводов ремонтных разъёмов нельзя переносить на весь жгут. Размеры упаковки не являются длиной кабеля или размером корпуса.
Если нужен переходник
Укажите сторону А → сторону Б: устройство, маркировку интерфейса, корпус, контактную часть, ключ и известные параметры цепи с каждой стороны. Отдельно уточните, нужен цельный переходник, кабель с двумя концами или комплект отдельных деталей. Наличие двух разъёмов не доказывает изменение распиновки, напряжения или протокола.
В этой подборке нет подтверждённого нашего прицепного переходника. Обычные пары и удлинители не объявляются его заменой. Для прицепа используйте вопросы о составе, уплотнении и вводе кабеля.
Две пары на 6 контактов: сверяйте обе стороны
В каждой из этих карточек продаётся одна пара «папа–мама» с проводами. Количество 1 включает обе ответные части. Общее число контактов не устанавливает геометрию гнёзд, совместимость половин или назначение проводов.
| Товар | Что подтверждено | Что остаётся сверить |
|---|---|---|
| Арт. 2614965284 | Пара с проводами, 6 контактов, обе ответные части в одной продаваемой единице. | Ключ, замок, расположение гнёзд и ввод проводов с установленной ответной частью. Точный номер ответного корпуса не подтверждён. |
| Арт. 5098774950 | Пара с проводами, 6 контактов. В карточке приведены номера для сверки 174262-2 / 174264-2. | Точное исполнение и маркировку продаваемой детали; перечисление номеров не является новым подтверждением оригинальности или совместимости с любой штатной фишкой. |
Исполнение «4+2» для этих товаров отдельно не установлено. Оно не следует из суммы 4 + 2 = 6. Сопоставьте контактную сторону, ключ и замок по существующим фотографиям карточек; распиновку проверяйте по схеме конкретного узла.
Если меняются обе половины нового стыка, всё равно нужны параметры цепи. Если сохраняется одна штатная половина, нужна её точная сверка. Аналогичный порядок показан для двух разных пар на 8 контактов.
Два номера в карточке не всегда означают пару
Пример — Арт. 5114783187: продаётся один двухконтактный разъём с проводами для подключения датчика. Сам датчик в покупку не входит. Номера 776427-1 / 776522-1 приведены для сверки, а не как перечень двух продаваемых ответных частей.
В первичном каталоге TE Connectivity это два исполнения разъёма Plug серии AMPSEAL 16: 776427-1 — N seal и 776522-1 — E seal. Изготовитель отдельно описывает вариант 776522 как исполнение уплотнения для провода уменьшенного диаметра. Эти страницы объясняют различие первичных обозначений; они не подтверждают точное исполнение, изготовителя или параметры нашего товара.
Диаметр изоляции — не сечение жилы. В чертеже TE 776427 Rev. G, примечание 5, указан диапазон 2,18–3,67 мм; в 776522 Rev. E — 1,30–2,54 мм. Спецификация 114-13065 Rev. F, с. 3 относит эти диапазоны к диаметру изоляции. Они перекрываются: одного диаметра недостаточно для выбора исполнения. Это данные оригинальных TE, а не подтверждённые параметры арт. 5114783187.
Какое уплотнение установлено на продаваемой фишке, пока не установлено. Не выбирайте вариант по цвету и не переводите сечение жилы в диаметр изоляции. Номиналы и допуски TE нельзя автоматически переносить на нашу карточку.
Что передать для сверки ответной части
- Полную маркировку своего корпуса и датчика или другого узла; неизвестное так и обозначьте.
- Фото контактной стороны, ключа, замка и стороны ввода проводов.
- Фото и маркировку той ответной половины, которая остаётся установленной.
- Задачу ремонта: заменить одну фишку или обе части; схему узла, если она известна.
Для запроса используйте подбор по артикулу 5114783187. Сначала сверяются изделие и ответная сторона; совпадения числа контактов и общего названия серии недостаточно.
Центральный паз, ответный номер и состав ремонтной фишки
Двухконтактный разъём с центральным пазом, кодировка B · арт. 5082103448 · Двухконтактный разъём электроручника, генератора или вентилятора · арт. 5082878461 · Двухконтактная фишка моторчика омывателя или датчика детонации · арт. 5083570816 · Двухконтактная фишка насоса омывателя с проводами · арт. 5113572893.
Арт. 5082103448 — двухконтактный корпус с центральным пазом и кодировкой B по описанию. Сравните положение ключа со старой фишкой и ответной частью; похожее исполнение с боковым пазом не принято как замена. 2-1718643-1 указан как номер корпуса, а 2-1670916-1 / 0-2112986-2 — как дополнительные номера для сверки, не список вложенных деталей.
Арт. 5082878461 — часть «мама» с проводами; в описании указан 7283-5596-10. В каталоге Yazaki оригинальный корпус связан с ответным 7282-5596-10. Это ориентир, не подтверждение изготовителя нашей детали. Ответная часть, моторчик и механизм стояночного тормоза в покупку не входят. Для генератора, вентилятора и электроручника сверяют конкретный узел и назначение контактов по его документации.
Арт. 5083570816 — фишка с проводами, без моторчика омывателя и датчика детонации. Номера фишки в источнике — 8K0973702 / 8K0973702D; суффикс D сохраняют при сверке. Связанные номера 030905377C и 1K6955651 приведены для агрегатов и не подменяют номер разъёма. Несколько назначений не означают набор агрегатов или совместимость с любой деталью VAG.
Арт. 5113572893 — фишка насоса омывателя с проводами, без насоса. Полные номера и конструкцию сверяют с установленным подключением; одного названия Ford и двух контактов недостаточно. По карточке нельзя определить причину отсутствия подачи жидкости.
В обращении укажите, что остаётся на машине и какая ремонтная часть нужна. Приведите маркировку с подписью: корпус, ответная часть или агрегат. Приложите контактную сторону, ключ и фиксатор. Новые токи, IP, распиновка и модельные допуски этими примерами не установлены.
Держатель на корпусе фишки форсунки — элемент её исполнения, не форсунка в комплекте. Для подключения ЭГУР сверяют требования конкретной цепи питания: сечение в карточке не подтверждает допустимый ток. У MQS Coding A размер контакта 0,64 мм не равен сечению жилы, а семейство ответной части не означает поставку пары. Различайте подключение датчика износа и подогрев форсунки омывателя: одно число контактов не определяет назначение цепи.
У фишки электропроводки стекла 3C0972702 продаваемая сторона отличается от ответной 3B0972712: номер второй стороны не означает пару в комплекте. GET.64 у фишки стоп-сигнала — серия, а не сечение провода; негерметичное исполнение учитывают при выборе места соединения. Номера датчика температуры или вторичного насоса сообщают отдельно от номера разъёма 1J0973752. Карточка фишки ABS не устанавливает причину ошибки системы и не гарантирует её устранение.
Справочный номер, суффикс и ответный корпус
Сохраняйте номер целиком, включая буквы и цифры после дефиса. Похожее обозначение в каталоге не подтверждает, что перед вами то же исполнение или подходящая ответная половина.
- Арт. 2833865446 — одноконтактная пара с проводами: обе части входят в одну продаваемую единицу. В карточке приведены 282079-1 / 282103-1. По прежней документальной сверке у 282103-1 есть первичный ориентир, а точное соответствие второй половины обозначению 282079-1 не установлено. Не заменяйте его на 282079-2 по сходству номера.
- Арт. 2614936091 — двухконтактный ремонтный разъём: 282080-1 для сверки; продаётся один разъём с проводами. У оригинала TE в Mating parts указан 282104-1. Это не подтверждённый номер ответной части установленного датчика.
Первичные страницы TE: 282103-1 и 282080-1. Они описывают конкретные изделия изготовителя. Совпадение справочного обозначения не подтверждает изготовителя, материал, размеры, номиналы или оригинальность нашего товара.
Для замены одной половины нужны её маркировка, контактная сторона, ключ, замок и ответный узел. Если номер не читается или суффикс неизвестен, так и укажите в подборе. Готовая пара не становится гарантированным аналогом любой штатной фишки с тем же числом контактов.
Жгут фары и держатель предохранителя — разные задачи
Для ремонта подключения фары сначала определите, нужна одна фишка, патрон лампы или жгут с проводами и разъёмом в сборе. В таблице состава добавлены жгуты арт. 2614965531 и 2614958054. Установленная фара может отличаться от штатной: для подбора нужны её маркировка, все концы проводки и схема конкретного подключения. Общая длина жгута не устанавливается диапазоном10–14см для проводов отдельных разъёмов.
Арт. 2614934962 — держатель ATO/ATC с проводом. По описанию указан контекст автомобильной цепи12В; применение на24В здесь не подтверждается. Наличие самого предохранителя в комплекте и допустимый ток держателя требуют уточнения. Сечение провода не заменяет эти сведения и не определяет номинал предохранителя.
В обращении из карточки жгута открываются вопросы о проводке, а из карточки держателя — о цепи защиты, формате и составе покупки. Ссылка на выбранный товар сохраняется в сообщении. Посмотреть подтверждённые составы.
ATO/ATC и MAXI: два держателя, разные форматы
Арт. 2614934962 — ATO/ATC, арт. 2371633849 — MAXI. Совпадение сечения провода в описаниях не подтверждает одинаковую посадку или взаимозаменяемость. Сравните формат установленного предохранителя и держателя; размеры по фотографии не определяются.
У обеих позиций подтверждён держатель с проводами. Наличие самого предохранителя и допустимый ток держателя остаются неизвестными. В подборе укажите, нужна только колодка или комплект с предохранителем, а известный номинал и требования цепи приведите с источником. Подпись MAXI и сечение провода сами по себе не устанавливают номинал защиты.
Универсальный держатель · арт. 2614934386 — ещё один держатель с проводами. Слово «универсальный» не подтверждает любой формат или посадку. Обозначения ДП15А/ДП20А/ДП25А не установлены как допустимый ток; наличие предохранителя и его номинал требуют уточнения. Общая длина изделия не определяется диапазоном проводов отдельных разъёмов.
Колодка реле: без реле и без общей распиновки
Колодка с проводами восстанавливает соединение с установленным реле. Реле и весь блок реле не становятся частью покупки из-за названия узла. В этих четырёх карточках продаётся одна колодка с проводами; реле не входит.
4 контактов · арт. 2352103928 · 4 контакта, реле стартера · арт. 2361186026 · 5 контактов · арт. 2614936158 · 9 контактов · арт. 5113762222.
Две колодки на четыре контакта, а также исполнения на пять и девять контактов подбирают отдельно. Сверьте маркировку установленного реле, расположение и форму выводов, ключ, фиксатор и посадку. Номера в описании служат для сверки и не заменяют проверку конкретного узла. Контактную схему и назначение проводов не назначают по цвету или одному числу контактов.
Колодка реле стартера — соединитель реле, а не силовой кабель непосредственно к стартеру. Сечение по карточке/Ozon требует перепроверки и само по себе не задаёт допустимую нагрузку. В запросе на подбор укажите известные параметры и источник, неизвестное оставьте неизвестным. Реле не нужно разбирать ради фотографии.
Один разъём к узлу — без агрегата и полного жгута
Несколько назначений в названии не означают комплект из разных деталей. Сначала назовите фактический узел, который нужно подключить, и сравните его ответный вывод с разъёмом в выбранной карточке.
Шестиконтактный ремонтный разъём с проводами · арт. 2361524395 · Двухконтактный ремонтный разъём с проводами · арт. 5002004558 · Разъём управляющего контакта стартера с проводом · арт. 5072296447 · Разъём компрессора кондиционера с проводом · арт. 2361477649.
Арт. 2361524395 — один шестиконтактный разъём с проводами для соответствующего соединения задних ПТФ или фонарей. Реле, фонари и полный жгут не входят. Спорные обозначения корпуса не назначены как точный номер; шесть контактов не доказывают нужную геометрию или распиновку.
Арт. 5002004558 — двухконтактный ремонтный разъём. Для подбора разделите втягивающее реле стартера и датчик температуры: нужны маркировка и ответная часть именно установленного узла. Это не силовой кабель стартера. Числа 1,5×0,8 относятся к обозначению контактной системы по источнику, а сечение жилы указано отдельно и требует перепроверки. Подбор к любому датчику Volvo по марке не подтверждён.
Арт. 5072296447 — разъём управляющего контакта стартера; номер связанного стартера не делает агрегат частью покупки. Арт. 2361477649 — фишка компрессора кондиционера, без компрессора. Его название или марка автомобиля не заменяют сверку вывода, ключа и фиксатора. По карточке нельзя определить причину неисправности кондиционера.
В обращении укажите конкретный узел, его маркировку, что остаётся на автомобиле и что нужно заменить. Неизвестные номиналы и схему так и подпишите. Ссылка выбранной карточки переносится в сообщение; новые допуски, токи и распиновки этим сравнением не установлены.
Фишка к муфте, обогреву или другому узлу: что входит в покупку
Разъём компрессора и муфты кондиционера с проводом · арт. 2830538530 · Разъём обогрева лобового стекла с проводом · арт. 5071138994 · Двухконтактный ремонтный разъём «мама» с проводами · арт. 5081409612 · Двухконтактный разъём IMRC или замка багажника с проводами · арт. 5078131752.
Арт. 2830538530 — одноконтактный разъём с проводом, без муфты и компрессора. Записи PB625-01027 и PB62501027 приведены в источнике для одной позиции; они не обозначают две ответные части в покупке. Помимо номера сверьте контактную часть, ключи и фиксацию.
Арт. 5071138994 — соединитель обогрева лобового стекла с проводом, без стекла и нагревательного элемента. Номер 98015-0001 и фактическое исполнение подключения проверяют отдельно; одного названия Ford Focus недостаточно. По карточке нельзя установить причину отказа обогрева.
Арт. 5081409612 описан как один двухконтактный разъём «мама» с проводами, а не пара «папа–мама». Назовите фактический узел — генератор, компрессор, сигнал или помпу — и сравните его ответный вывод. Обозначения 4D0971992A / 4D0971992 в описании служат для сверки; суффикс A не отбрасывают при сравнении маркировки. Разъём не заменяет любой силовой провод генератора.
Арт. 5078131752 — двухконтактная фишка исполнения «мама» для соответствующего соединения замка багажника, IMRC или вакуумного клапана. Сам клапан IMRC не входит. Номера 15383213 / 13579999 и два контакта не заменяют проверку корпуса, ключей, фиксатора и подключения конкретного узла.
В подборе укажите, какой узел реально установлен и какая часть остаётся на машине. Приложите читаемую маркировку и контактную сторону. Известные параметры приводите с источником, неизвестные оставляйте неизвестными. Ток, распиновка и новая модельная совместимость этим сравнением не установлены.
4. Сравните корпус и контактную сторону
- Снимите контактную сторону прямо: все гнёзда, включая пустые, должны быть видны.
- Отдельно покажите вход проводов, защёлку, стопор, направляющие и ключи корпуса.
- Сфотографируйте маркировку и ответную часть, если они сохранились. Для фишки датчика нужна и сторона вывода устройства.
- Известные размеры подпишите; линейку располагайте в одной плоскости с измеряемой частью. Фото с масштабом не заменяет точный замер посадки.
Одинаковое число гнёзд не подтверждает взаимозаменяемость. Корпус может отличаться ключом, расположением контактов, фиксатором или глубиной. Цвет пластика и изоляции — дополнительные признаки, а не распиновка.
Не назначайте IP67/IP68, морскую стойкость или рабочую нагрузку по одному уплотнению на фото. Если требуется точное исполнение, нужны его маркировка и документированные параметры.
Какие ракурсы прислать для подбора · Как посчитать гнёзда и занятые контакты.
5. Проверьте состав покупки
На сайте АмиЭлектрикс исходная единица продажи — 1 шт. Если в названии указано «папа–мама», в продаваемую единицу входят обе ответные части пары. Для другого комплекта число компонентов смотрите в его карточке. Пол корпуса и пол металлических контактов не следует подменять одним внешним впечатлением.
У разъёмов и патронов автомобильных ламп с проводами длина проводов составляет 10–14 см по правилу магазина. Это диапазон, а не индивидуальный замер каждого артикула. Параметры жгута в сборе или другого типа изделия проверяются отдельно.
Корпус без проводов, готовая фишка с проводами и набор корпусов/контактов/уплотнений могут требовать разной подготовки. Наличие конкретных компонентов подтверждает карточка товара; фотография соседнего изделия не устанавливает состав.
6. Подготовьте запрос на подбор
Пример: «Нужно восстановить подключение датчика. Модель техники…, датчик…, маркировка старой фишки… Прилагаю контактную сторону и защёлку. Измерен размер…, остальные параметры неизвестны. Нужна одна ремонтная фишка с проводами».
Неизвестное оставляйте неизвестным. Перед отправкой обрежьте попавшие в кадр лица, документы и другие сведения, которые не нужны для подбора детали. Без безопасного доступа к узлу не разбирайте соседние системы ради фотографии; порядок работы берут из документации техники.
Частые вопросы
Можно выбрать автомобильный разъём для мотоцикла или трактора?
Для нового стыка двух кабелей можно рассматривать готовую пару «папа–мама», если её параметры подходят требованиям цепи и условиям установки. Для замены одной штатной фишки дополнительно сверяют корпус, ключ и распиновку ответной части. Название категории и число контактов сами по себе не подтверждают модельную совместимость.
Шесть контактов означают исполнение 4+2?
Нет. Важно расположение гнёзд, корпус, ключ и схема узла. Даже обозначение 4+2 без точного исполнения не задаёт распиновку.
Почему для лампы недостаточно надписи W5W или T10?
Нужно проверить не только лампу и контакты, но и наружную посадку, фиксацию и глубину держателя в конкретном фонаре.
Можно понять назначение проводов по цвету?
Цвет не заменяет схему устройства. Назначение выводов подтверждают документацией и проверкой конкретного узла.
Если нужная серия не найдена в каталоге?
Передайте точную маркировку и фотографии для проверки. Нельзя считать обычную пару аналогом XT, JST или другого семейства по одному числу контактов.
