Две колодки H11: как отличить корпуса и подобрать замену

Редакция АмиЭлектрикс · Проверено по нашим фото и данным товаров

Короткий ответУ этих двух колодок по два контакта, но контактные окна и конструкция наружного корпуса различаются. У артикула 2614936943 видны жёлтое уплотнение и боковые элементы фиксации; у 2614965213 — зелёная вставка внутри чёрного корпуса с верхней защёлкой. Выбирать замену нужно по форме ответной части, ключам и замку. Обозначение H11 и цвет сами по себе не подтверждают взаимозаменяемость.

Когда поиск показывает несколько похожих колодок H11, легко выбрать по первой фотографии или по перечню ламп в названии. Здесь сравниваем два конкретных артикула нашего каталога. Фотографии показывают реальные различия, а номера помогают найти нужное исполнение. Выводы относятся к этим двум товарам и не распространяются на все колодки такого цвета.

Выбрать колодку H11 из 4 исполненийФото, артикулы и номера для сверки; цена и наличие — в карточке выбранного товара.

Содержание сравнения

Контактная сторона: смотрим с одной стороны

Слева на ПК — колодка с жёлтым уплотнением, справа — колодка с зелёной вставкой. На телефоне фотографии идут в том же порядке сверху вниз. У каждой фотографии указан артикул; снимок можно открыть в оригинале.

Колодка с жёлтым уплотнением: Вид на контактную сторону: два отдельных гнезда, узкий центральный паз, жёлтое уплотнение по наружному контуру и боковые выступающие элементы.
Колодка с жёлтым уплотнением · 2614936943Вид на контактную сторону: два отдельных гнезда, узкий центральный паз, жёлтое уплотнение по наружному контуру и боковые выступающие элементы.Открыть товар 2614936943 →

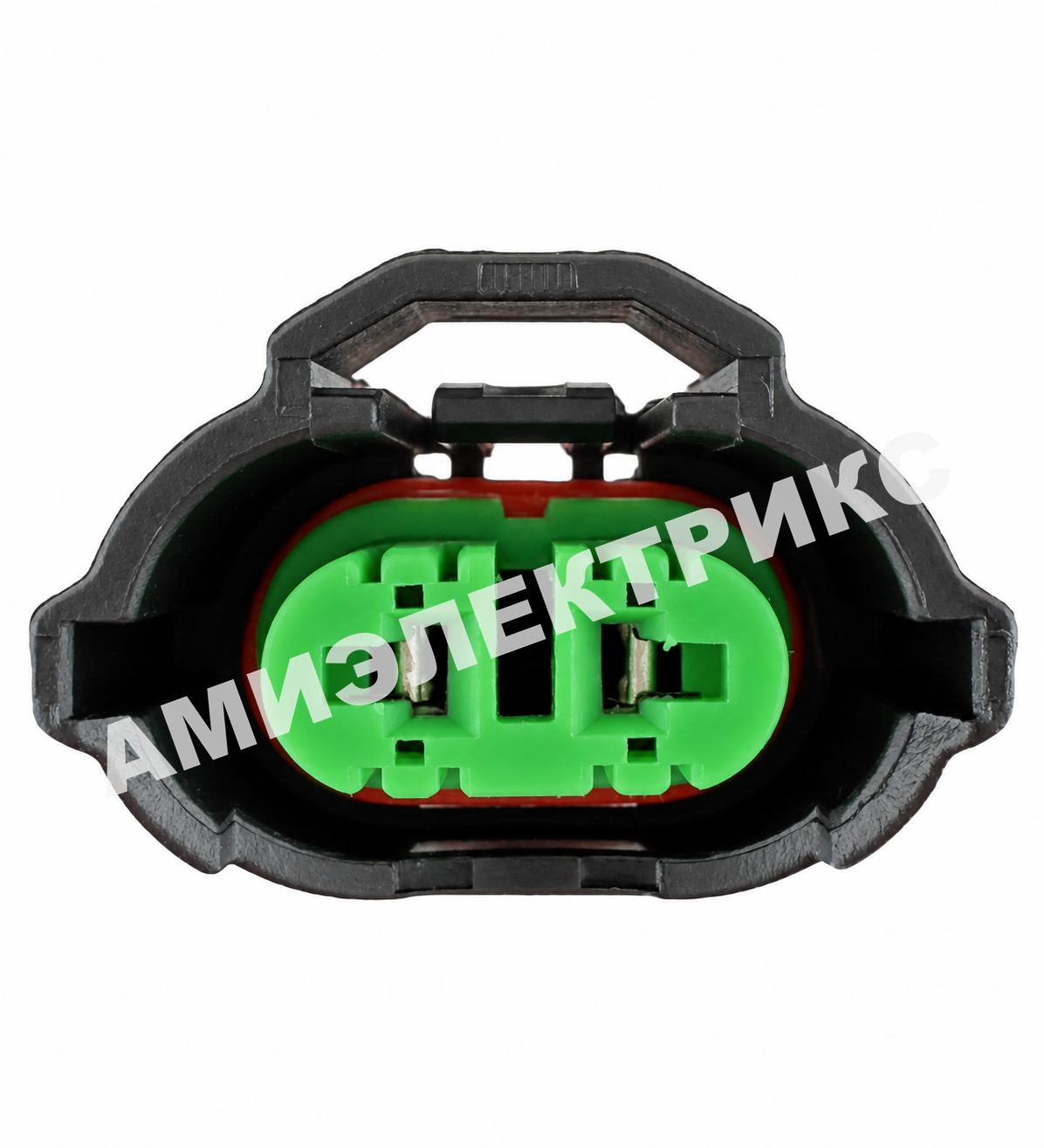

Колодка с зелёной вставкой: Та же сторона обзора: два контактных гнезда в зелёной вставке, центральное окно и чёрная наружная рамка. Защёлка расположена сверху.
Колодка с зелёной вставкой · 2614965213Та же сторона обзора: два контактных гнезда в зелёной вставке, центральное окно и чёрная наружная рамка. Защёлка расположена сверху.Открыть товар 2614965213 →

Наши фотографии из карточек товаров. Сравнивается форма; единый измерительный масштаб не задан. Номера и цвета помогают различить артикулы.

Что совпадает и чем отличаются исполнения

Контактная часть

Колодка с жёлтым уплотнениемДва металлических контактных гнезда в чёрной передней части.

Колодка с зелёной вставкойДва металлических гнезда в зелёной вставке внутри наружного корпуса.

Фиксация и направляющие

Колодка с жёлтым уплотнениемНа фото видны боковые выступающие элементы; сверьте их профиль и положение с ответной частью.

Колодка с зелёной вставкойНа фото видна верхняя защёлка на чёрном наружном корпусе; отдельно сравните рамку и направляющие.

Уплотнение на фото

Колодка с жёлтым уплотнениемЖёлтый наружный контур расположен за передней контактной частью.

Колодка с зелёной вставкойКрасное уплотнение видно вокруг зелёной вставки внутри чёрной рамки.

Номера для сверки

Колодка с жёлтым уплотнением12020807 / 12124817 / 12124819 — записаны в источнике Ozon.

Колодка с зелёной вставкой6189-0935 / 82824-60460 — записаны в источнике Ozon.

Обозначения ламп в проверенных источниках

Колодка с жёлтым уплотнениемОбщие обозначения описания и атрибутов: H11 / H8. Расширенные перечни требуют дополнительной проверки.

Колодка с зелёной вставкойОбщее обозначение описания и атрибутов: H11. H8, H9, H16 или H27 отдельно не подтверждены для произвольного подключения.

Комплектация и провода

Колодка с жёлтым уплотнениемОдна колодка с проводами, без лампы. Диапазон длины проводов 10–14 см подтверждён владельцем.

Колодка с зелёной вставкойОдна колодка с проводами, без лампы. Диапазон длины проводов 10–14 см подтверждён владельцем.

Что именно сравнить со старой фишкой

Начните с контактной стороны старой колодки. Держите её в том же положении относительно защёлки, что и на фотографии выбранного товара. Два гнезда должны совпадать не только по количеству: важны форма входных окон, их взаимное расположение и центральные выступы или пазы. Снимок с обратной стороны зеркально меняет восприятие расположения элементов, поэтому его нельзя подставлять вместо вида на контакты.

Затем посмотрите на корпус сбоку. Наружная рамка, выступы и положение замка определяют, сможет ли ответная часть войти до штатной фиксации. Сходный контур при фронтальном обзоре ещё не показывает глубину посадки. Если виден другой замок или ключ, сначала уточните исполнение. Не подрезайте направляющие и не пытайтесь компенсировать различия силой.

Уплотнение сравнивают отдельно от замка: где оно расположено, целое ли оно, соответствует ли ответной поверхности. По одному наличию цветного кольца мы не заявляем степень IP, стойкость к конкретной химии или допустимую температуру — таких испытаний это сравнение не содержит. Цвет на фото нужен, чтобы различать два артикула в этом материале.

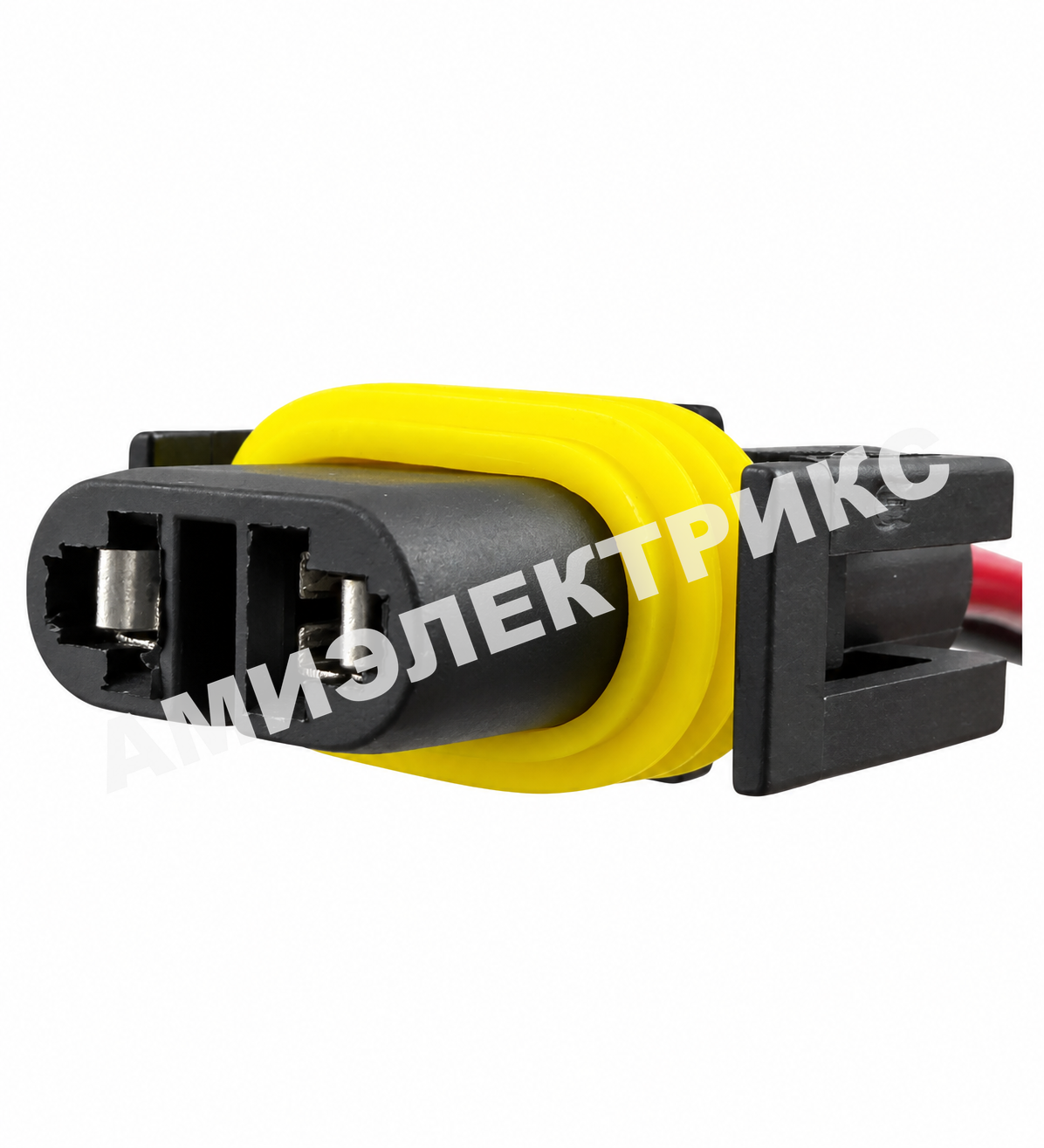

Колодка с жёлтым уплотнением: Косой вид с той же контактной стороны помогает рассмотреть вылет гнёзд, край уплотнения и боковые элементы корпуса.
Колодка с жёлтым уплотнением · 2614936943Косой вид с той же контактной стороны помогает рассмотреть вылет гнёзд, край уплотнения и боковые элементы корпуса.Открыть товар 2614936943 →

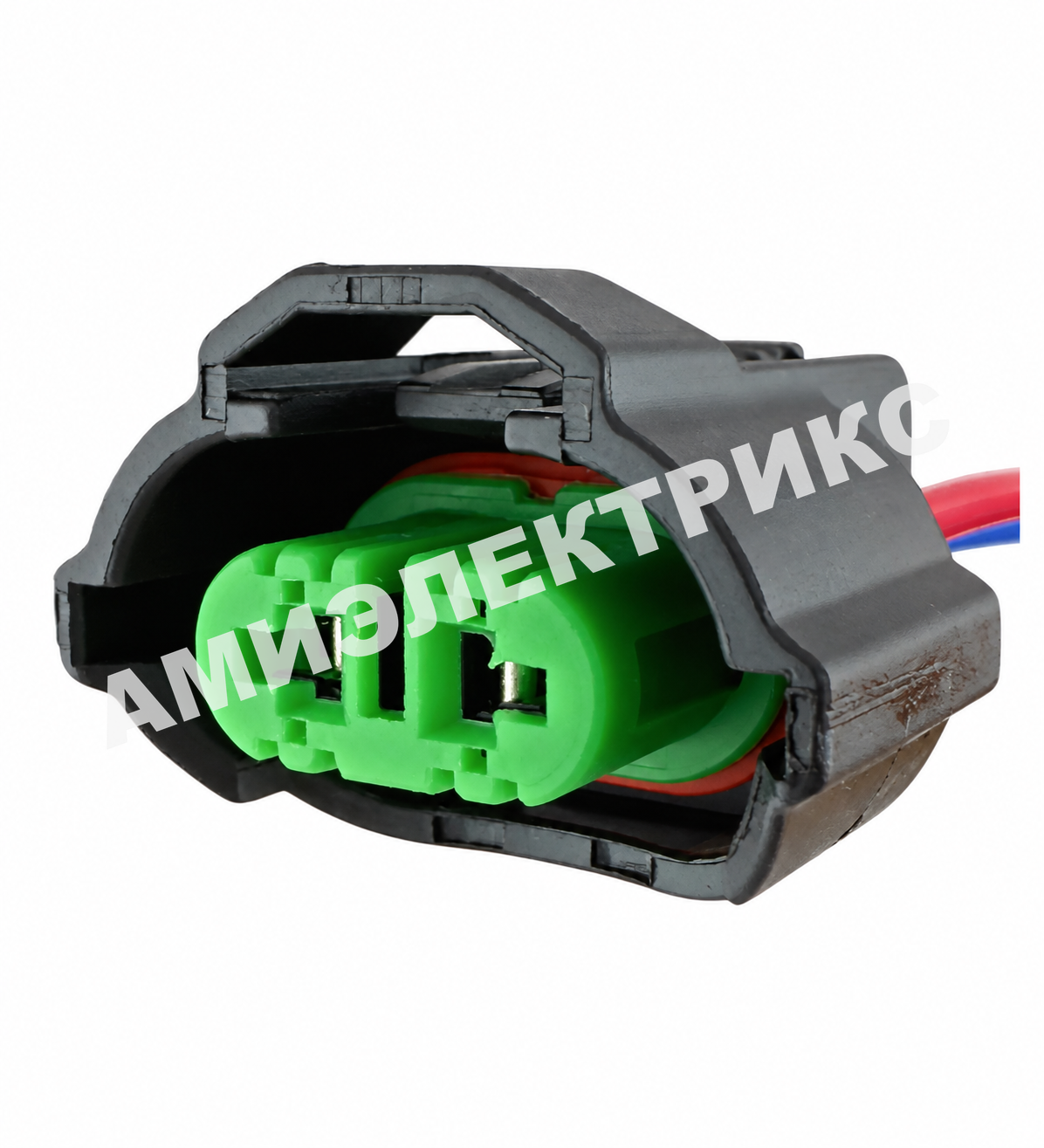

Колодка с зелёной вставкой: Косой вид показывает глубину наружной рамки относительно зелёной вставки и устройство верхней защёлки.
Колодка с зелёной вставкой · 2614965213Косой вид показывает глубину наружной рамки относительно зелёной вставки и устройство верхней защёлки.Открыть товар 2614965213 →

Почему перечень H11 / H8 / H27 не заменяет проверку корпуса

В источниках этих товаров встречаются разные перечни ламп. Для 2614936943 в описании и атрибутах совпадают H11/H8; для 2614965213 — H11. Мы сохраняем это различие и не превращаем остальные обозначения в обещание универсальности. Если на установленной лампе указано H27 или другое обозначение, покажите именно её подключение, корпус колодки и маркировку.

Номера для сверки записаны в данных этих товаров. Они помогают сопоставить варианты, но не доказывают производителя и не подтверждают совместимость по одному совпадению. Проверять нужно номер вместе с контактной частью, направляющими и замком.

Порядок проверки перед заказом

1 · Контактная сторона

Гнёзда, окна и положение элементов.

2 · Корпус и крепление

Ключи, выступы, замок и уплотнение.

3 · Подтверждение исполнения

Маркировка, фото и проверка посадки.

  1. Перепишите обозначение установленной лампы и маркировку старой колодки целиком, включая буквы и суффиксы.
  2. Сфотографируйте контактную сторону прямо, затем замок, корпус сбоку и выход проводов. Сохраните одинаковое положение защёлки при сравнении.
  3. Сравните количество гнёзд, их окна, ключи и наружную рамку. Отдельно сопоставьте способ фиксации.
  4. Откройте карточку подходящего артикула и проверьте комплект: одна колодка с проводами, лампа отдельно. Сечение и допустимую нагрузку по толщине на фото не определяют.
  5. Если хотя бы один ключ или замок отличается, отправьте фотографии для подбора до заказа.

Эта схема показывает порядок сравнения. Она не задаёт электрическую распиновку, размеры или последовательность разборки автомобиля. Для работ с электрикой следуйте документации конкретного автомобиля и узла.

Вывод о совместимости

Подтверждены различия контактных окон, наружного корпуса, положения видимых фиксаторов и уплотнения. Прямая взаимозаменяемость этих двух артикулов не установлена. Замена подходит после совпадения фактического подключения: контактная сторона, ключи, защёлка и посадка. Размеров в миллиметрах и электрической распиновки это сравнение не задаёт.

Для помощи с подбором укажите артикулы сравниваемых товаров, маркировку старой детали и узел автомобиля. Фотографии контактной стороны и крепления помогут разобрать различия.

Помочь с подборомКаталог патронов и колодок

Вопросы покупателей

Можно ли заменить жёлтую колодку зелёной, если обе называются H11?

По одному названию — определить нельзя. Нужно сравнить ответную часть, окна контактов, ключи, наружный корпус и замок. Взаимозаменяемость этих двух артикулов не подтверждена.

Сколько контактов у каждой колодки?

У каждого из сравниваемых артикулов два контактных гнезда. Центральный паз или окно в пластике не считается третьим контактом.

Цвет вставки определяет тип подключения?

Нет. В этом сравнении цвет помогает узнавать конкретный товар на фотографии; стандарт совместимости из цвета не выводится.

Можно ли определить плюс и минус по фотографиям?

Нет. Здесь сравнивается геометрия корпусов, а не электрическая схема. Назначение контактов проверяют по документации конкретного узла.

На чём основано сравнение

Дата проверки — 22.10.2026. Сопоставлены наши фотографии, опубликованные карточки и данные соответствующих товаров Ozon через API: описание и атрибуты. Номера приводятся для сверки. Реальные замеры образцов, нагрузочные испытания и проверка на конкретном автомобиле в этом материале не выполнялись.

Провода 10–14 см и продажа по одной единице — подтверждение владельца магазина. Посадочные размеры в миллиметрах не определялись по фотографиям.
